Jos de Laat:
X-tra40
Omdat ik al in het bezit ben van een X-tra60 van hobby-inn en ik iets aan het zoeken was voor de koude dagen dat op elektro vliegt kwam ik uit op de X-tra40. Het toestel is oorspronkelijk aangedreven door een brandstof motor maar ik ga hem elektrisch maken. Probleem was dat Hobby-inn geen tekeningen en freespakketten meer verkoopt. Na wat zoekwerk kwam ik uit bij een bevriende modelvlieger die ze toevallig nog had liggen. Toen ik er aan wou beginnen bleek dat de tekeningen niet compleet waren en alle ribben en spanten ontbraken. Een modelvlieger uit Waalwijk had ze toevallig nog digitaal dus probleem opgelost.
Technisch gegevens van het vliegtuig:
Spanwijdte: 1460 mm
Lengte: 1460 mm
gewicht: 2,2 kg
Motor: Dualsky XM4255EA-10 620Kv V3

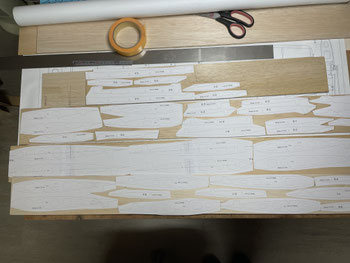

12-11-2022: Bouw gestart met het opplakken van de ribben tekeningen. Dit doe ik met papier lijmspray van de Action, die is na het uitzagen/vijlen goed te verwijderen met wat aceton.

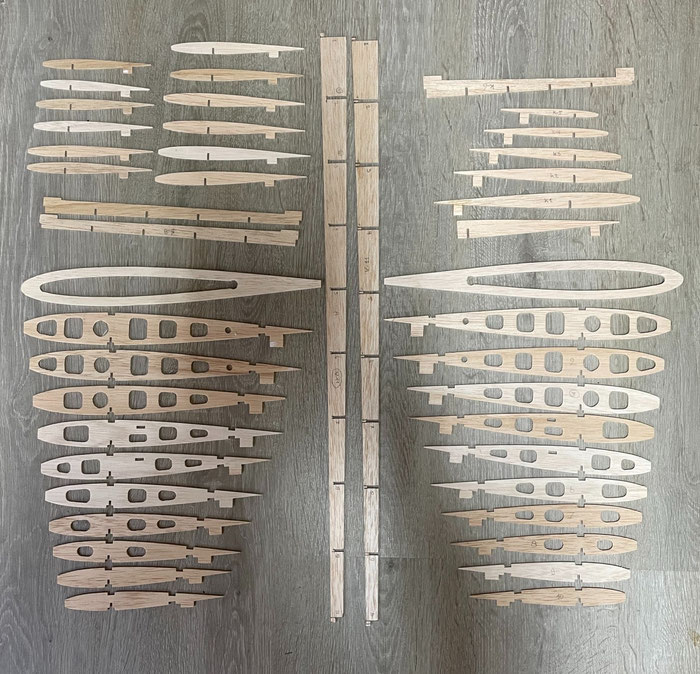

20-11-2022: De ribben zijn zover gereed.

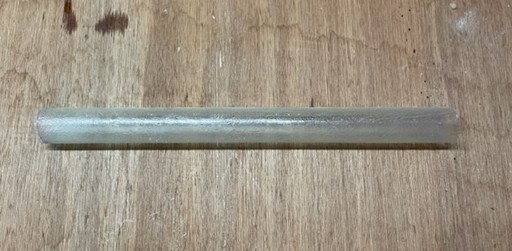

20-11-2022: Intussen ook de vleugel geleide buizen maken.

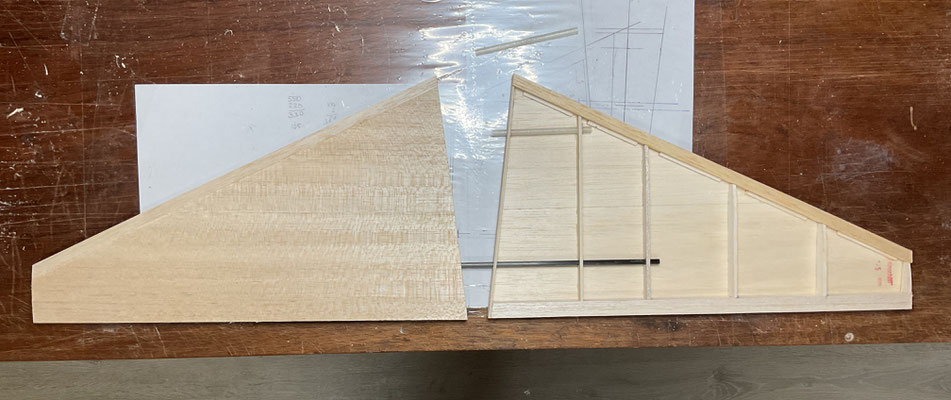

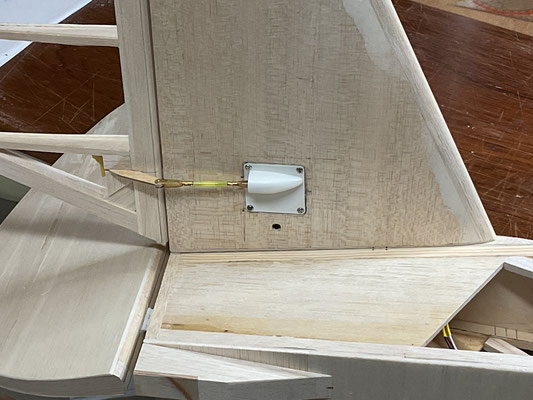

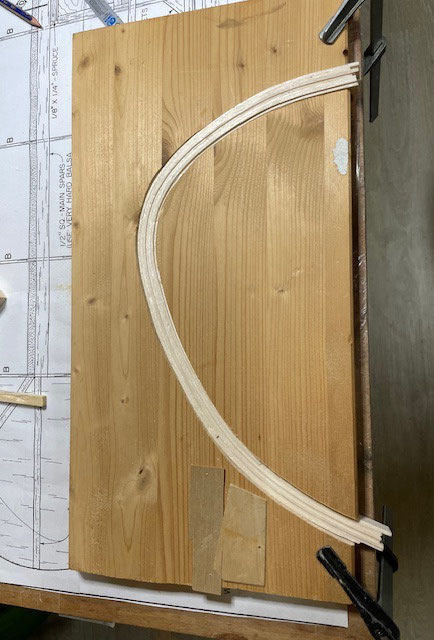

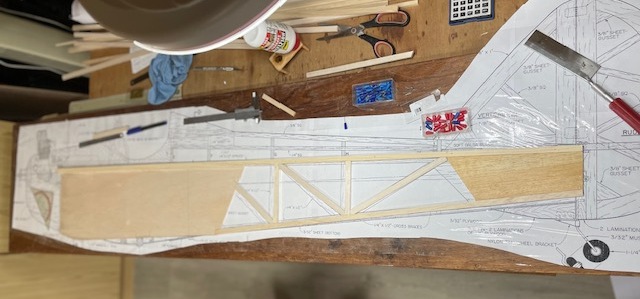

28-11-2022: Kielvlak met richtingsroer aparte manier van bouwen, maar wel leuk en strak.
04-12-2022: Het stabilo met hoogteroer is ook zover gereed.

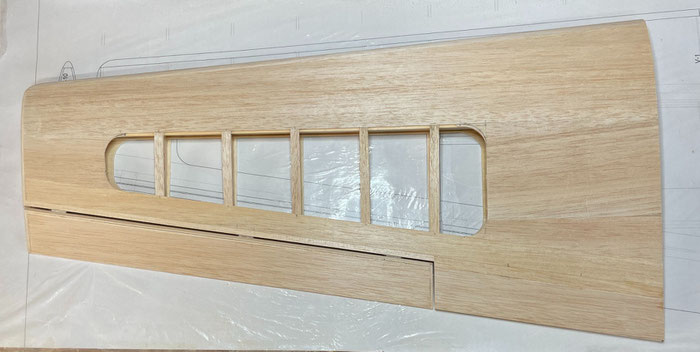

04-12-2022: Start van de eerste vleugel.

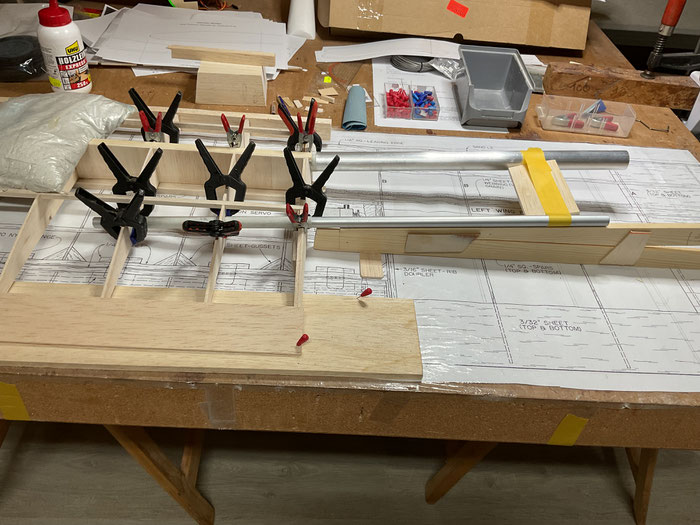

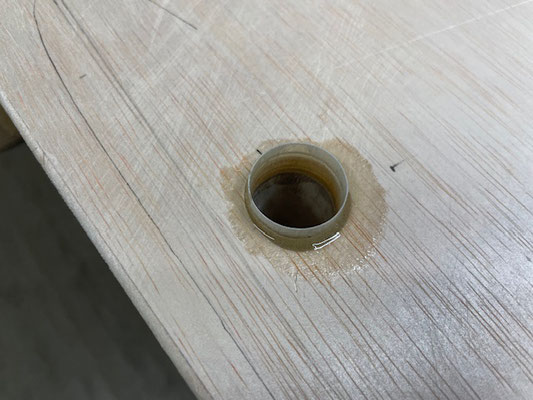

09-12-2022: het verlijmen van de vleugelbuizen is best een precisie werkje. Hiervoor heb ik twee afstand spacers gemaakt en een spie zodat de hoek t.o.v. de vleugel ook klopt.

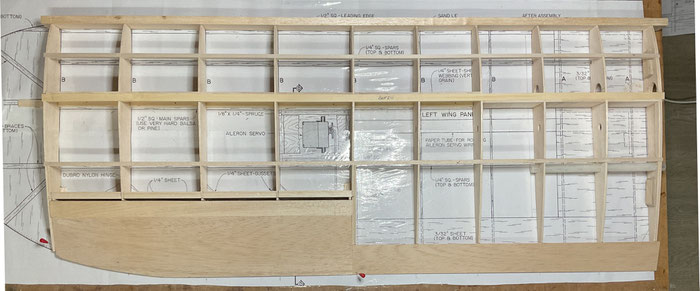

12-12-2022: Dat is een.
20-12-2022: Omdat ik de opstelling van de aileron servo niet zo elegant vind heb ik het op een andere manier gedaan.

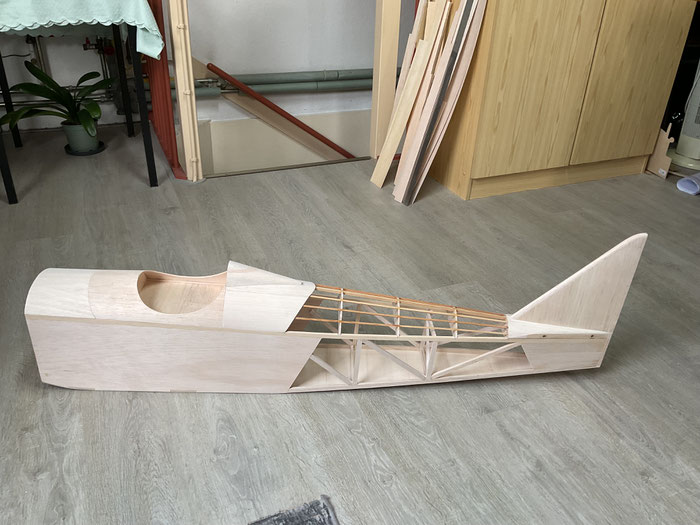

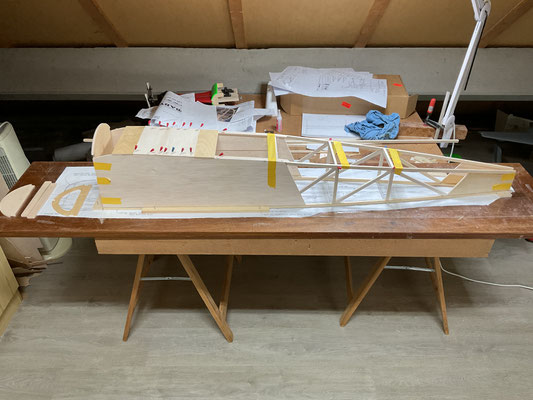

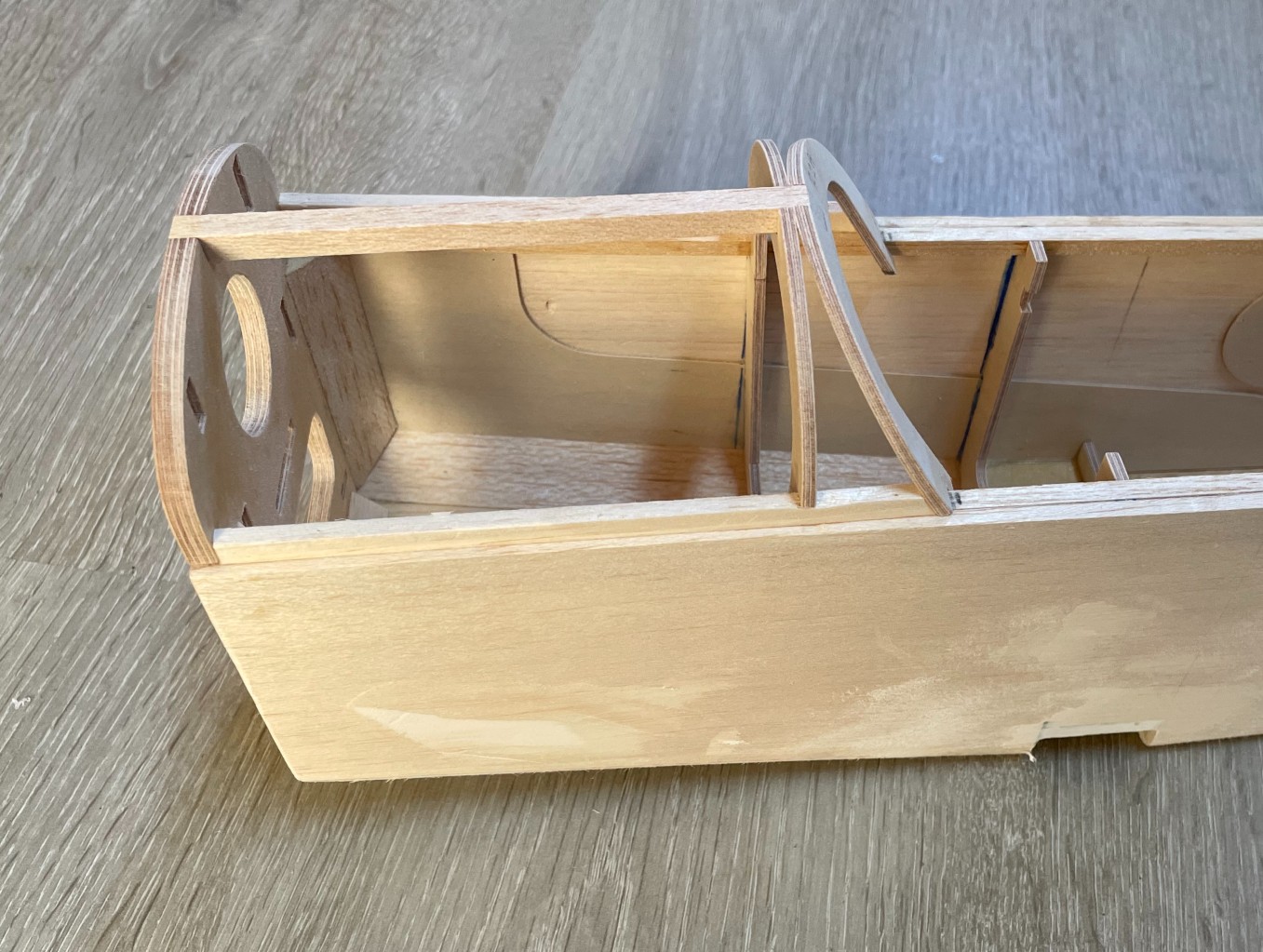

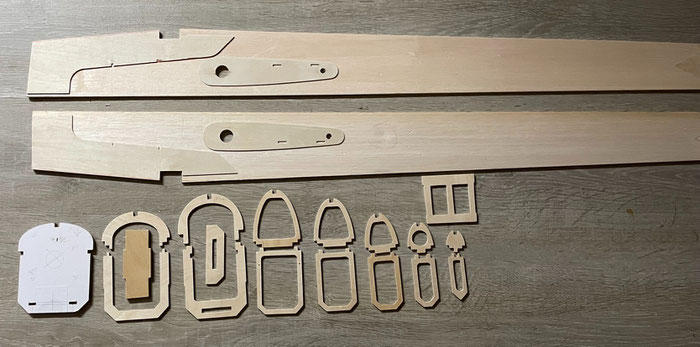

30-12-2022: De zijkanten en spanten voor de romp. Oorspronkelijk zit er voor onder in de romp een tunnel voor de uitlaat, maar omdat ik hem elektro ga maken is deze komen te vervallen.

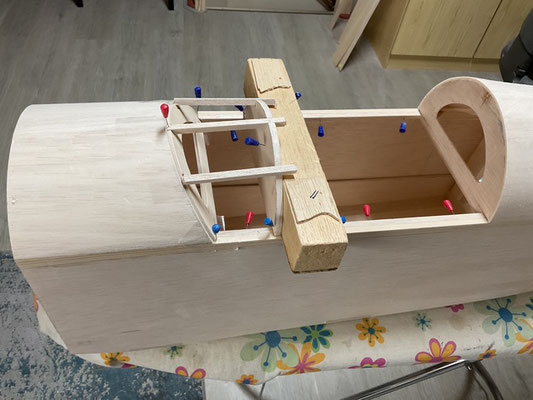

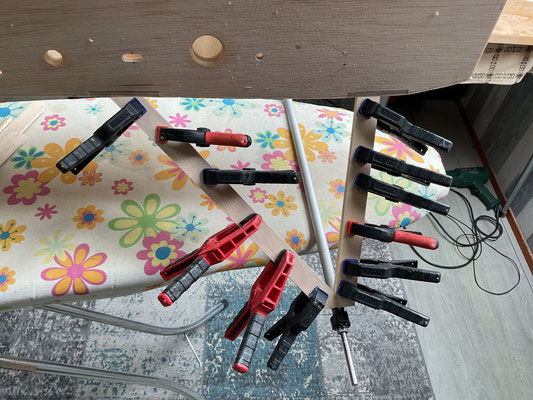

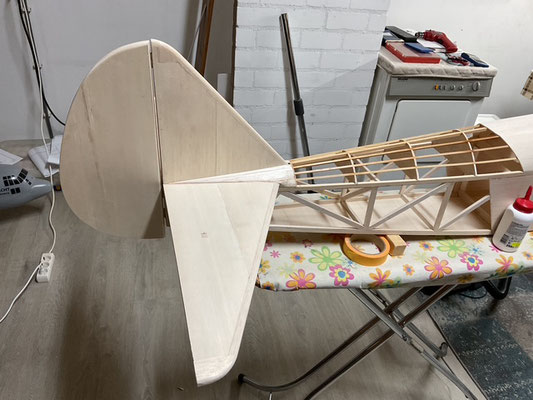

08-01-2023: Balsa eerst nat op model spannen en laten drogen, dan blijft het mooi in vorm staan zodat je het zonder spanning er op kunt lijmen.

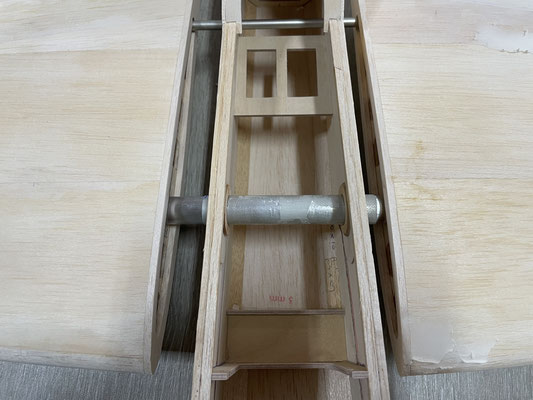

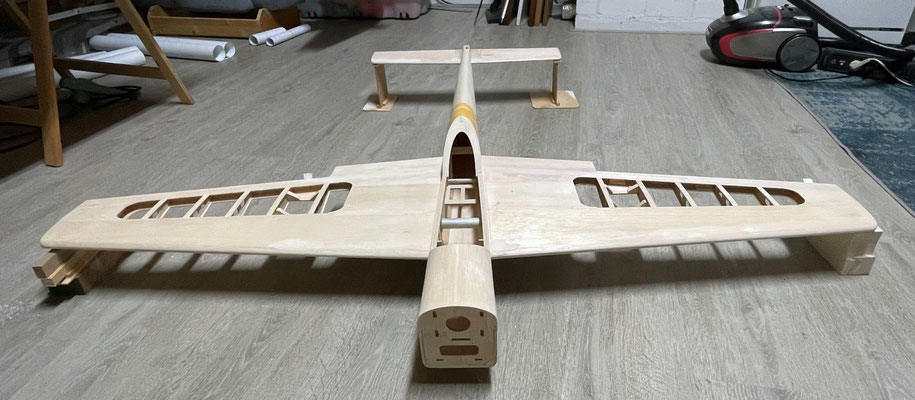

15-01-2023: Uitlijnen en lijmen van de vleugel geleide buizen en stabilo

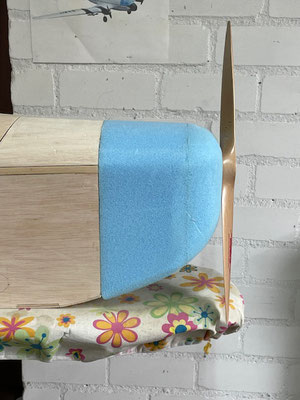

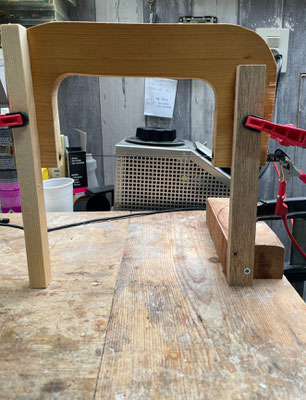

16-01-2023: Vandaag begonnen met het snijden van een schuimblok om een motorkap vorm van te maken.

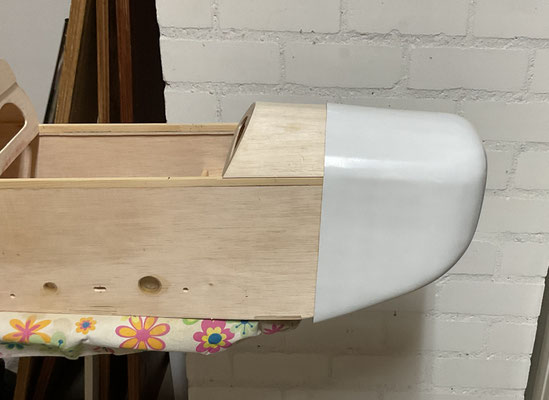

30-01-2023: De motor kap is zover klaar dat hij in de kleur gespoten kan worden.

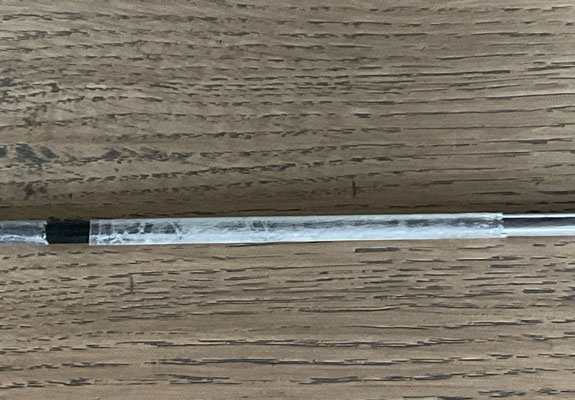

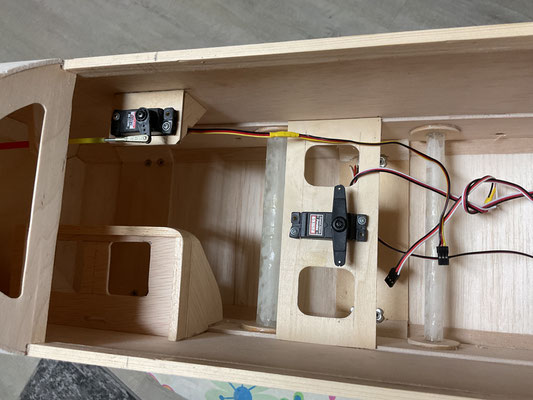

Ook de geleide buisjes in de romp voor de close loop kabeltjes zitten op hun plaats.
31-01-2023: Gereed om te foliën.

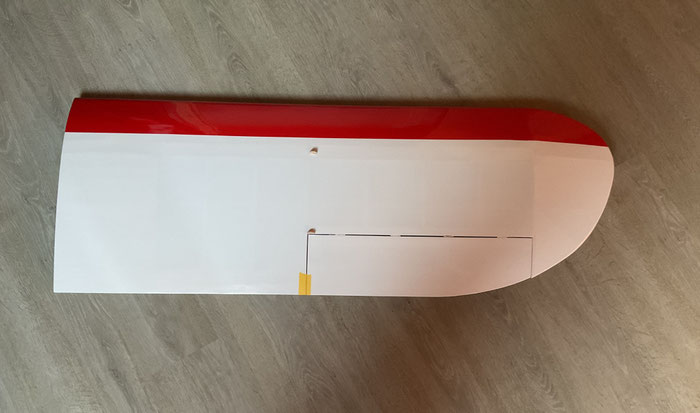

10-02-2023: Het foliën is gereed.
04-03-2023: Omdat ik geen passende wiel kapjes kon vinden was ik genoodzaakt er zelf maar een paar te maken.

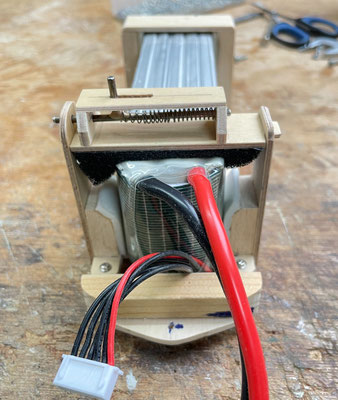

18-03-2023: Omdat de accu helemaal voorin tegen het motorspant moet komen i.v.m. zwaartepunt moest ik iets bedenken om hem vast te kunnen zetten. Als ik het opsluitplaatje weghaal kan de accu er zo uitgehaald worden.

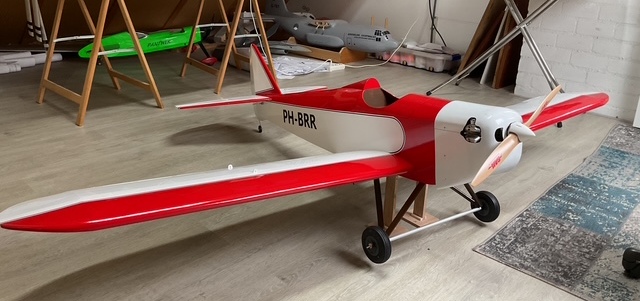

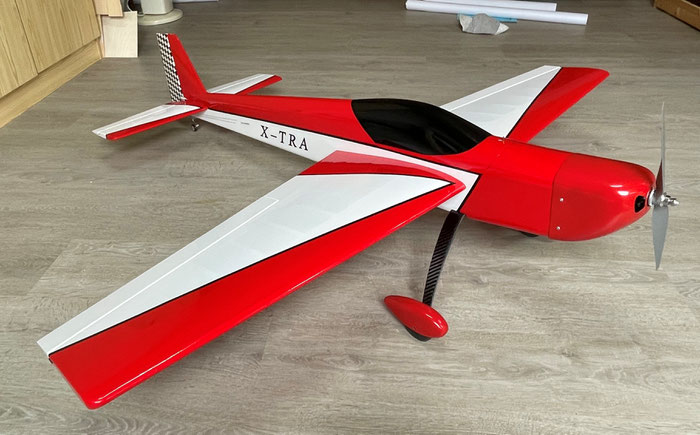

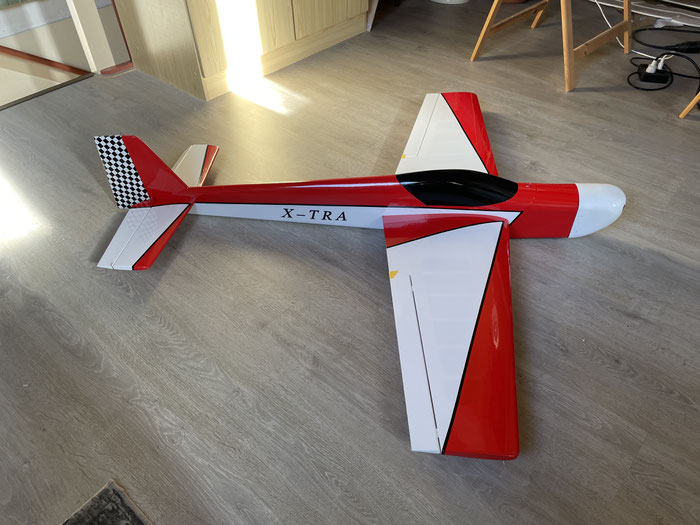

20-03-2023: Gereed voor zijn eerste vlucht.
